ГОСТ 9065-75 - Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры.СМОТРИТЕ ТАКЖЕГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ Типы и основные размеры ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

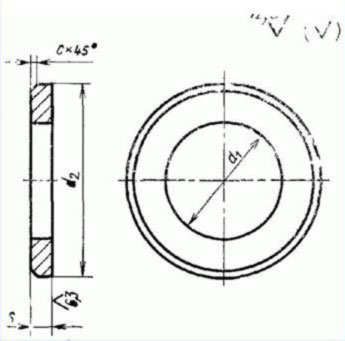

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76 Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96 Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С. Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2). (Измененная редакция, Изм. № 1). 2. Размеры шайб должны соответствовать указанным на чертеже и в таблице. мм
Продолжение мм
Примечания: 1. Шайбы с размерами, заключенными в скобки, по возможности не применять. 2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру-по H14, по наружному диаметру-по h14, толщине шайб-по стандартам на исходный материал. 3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с. Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм: Шайба 48.20.III.4.029 ГОСТ 9065-75 (Измененная редакция, Изм. № 1, 2). 3. Масса шайб приведена в справочном приложении 1. 4. Технические требования-по ГОСТ 20700-75. 5. (Исключен, Изм. № 2). ПРИЛОЖЕНИЕ 1 |
Номинальный диаметр резьбы шпильки, мм | Теоретическая масса 1000 шт. шайб, » кг | Номинальный диаметр (размер резьбы шпильки), мм | Теоретическая масса 1000 шт. шайб, » кг |
10 | 4,20 | 60 | 508,57 |
12 | 6,27 | 64 | 546,35 |
16 | 9,41 | 68 | 585,20 |
20 | 22,87 | 72 | 640,64 |
22 | 24,44 | 76 | 838,25 |
24 | 32,30 | во | 910,69 |
27 | 52,85 | 90 | 1177,18 |
30 | 66,99 | 100 | 1713,76 |
36 | 110,40 | 110 | 2031,47 |
42 | 156,52 | 120 | 2447,49 |
48 | 344,96 | 125 | 2595,48 |
52 | 376,31 | 140 | 3784,70 |
56 | 408,79 | 160 | 4921,30 |
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
