ГОСТ 15164-78 - Электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.СМОТРИТЕ ТАКЖЕГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЭЛЕКТРОШЛАКОВАЯ СВАРКА. СОЕДИНЕНИЯ СВАРНЫЕ ОСНОВНЫЕ ТИПЫ. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1978 г. № 2036 срок введения установлен с 01.01.80 Проверен в 1983 г. Постановлением Госстандарта от 14.11.83 № 5365 срок действия продлен до 01.01.90 Изменение № 1 ГОСТ 15164-78электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 05.06.89 № 1424 Дата введения 01.01.90 1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей. Стандарт не устанавливает размер зазора между свариваемыми деталями перед сваркой. Стандарт не распространяется на сварные соединения из коррозионно-стойких сталей. (Измененная редакция, Изм. № 1). 2. В стандарте приняты следующие обозначения способов электрошлаковой сварки: ШЭ-проволочным электродом; ШМ-плавящимся мундштуком; ШП-электродом, сечение которого соответствует по форме поперечному сечению сварочного пространства. Для конструктивных элементов сварных соединений приняты следующие обозначения: S, S1-толщина свариваемых деталей; l-длина шва; L-расстояние от торца полки тавра до верхней поверхности ребра; b-ширина разделки кромок; g-высота выпуклости сварного шва; т-ширина остающейся подкладки; n-высота остающейся подкладки; dп-толщина электрода, сечение которого соответствует по форме поперечному сечению сварочного пространства; dм-толщина плавящегося мундштука (большая из толщин пластины или канала); bр-расчетный зазор – условный зазор между двумя собранными под электрошлаковую сварку деталями без учета сближения или расхождения свариваемых деталей при усадке сварного шва, на основании которого рассчитывают размеры свариваемых деталей. (Измененная редакция, Изм. № 1). Черт. 1 3. Основные типы сварных соединений должны соответствовать указанным в табл. 1. Таблица 1
(Измененная редакция, Изм. № 1). 4. Конструктивные элементы продольных сечений швов должны соответствовать указанным в табл. 2. Таблица 2

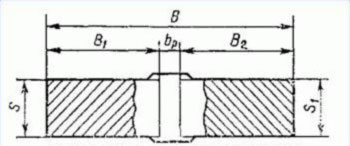

(Измененная редакция, Изм. № 1). Примечание. Сварные соединения переменного сечения и переменной кривизны допускается сваривать с выравниванием до прямоугольника. (Измененная редакция, Изм. № 1). 5. Конструктивные элементы сварных соединений, их размеры и предельные отклонения должны соответствовать указанным в табл. 3-12. 6. Допускается увеличить высоту выпуклости сварных швов для соединений, выпуклости которых снимают при механической обработке изделия. (Измененная редакция, Изм. № 1). Пункт 7 исключен. (Измененная редакция, Изм. № 1). 8. Допускается выступание поверхности шва между основанием выпуклости шва и границей провара (поверхность А) над поверхностью основного металла до 2 мм (черт. 2). (Измененная редакция, Изм. № 1). Черт. 2 9. В соединениях С2, У3, Т3 остающуюся подкладку после сварки рекомендуется удалять. Пункты 10, 11 исключены. (Измененная редакция, Изм. № 1). Таблица 3 мм
(Измененная редакция, Изм. № 1). ____________ * Размер для справок. Таблица 4 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 5 мм
(Измененная редакция, Изм. № 1). ___________ * Размер для справок. Таблица 6 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 7
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Примечание. Соединение следует применять при нагружениях, создающих опасность расслоения свариваемых кромок. Таблица 8 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 9 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 10 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 11 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. Таблица 12 мм
(Измененная редакция, Изм. № 1). __________ * Размер для справок. 12. Точность размеров свариваемых деталей изделия в зависимости от заданных, а также конструкция и размеры рабочей части формирующих устройств приведены в рекомендуемом приложении. (Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕ |
Заданное отклонение размера изделия | ±4 | ±6 | ±8 | ±10 |
Допуски на размер свариваемой детали | +1 -3 | +1 -7 | +2 -10 | +2 -15 |
(Измененная редакция, Изм. № 1).
3. Точность размеров свариваемых деталей изделий при сварке с дозированным противодействием, собираемых по контрольным точкам с компенсацией отклонений размеров деталей за счет изменения зазоров, приведена в табл. 2.
(Измененная редакция, Изм. № 1).
Таблица 2
мм
Заданное отклонение размера изделия | ±0,5 | ±1 | ±2 | Более ±2 |
Допуски на размер свариваемой детали | +1 -3 | +1 -7 | +2 -10 | +2 -15 |
(Измененная редакция, Изм. № 1).
