ГОСТ 23518-79 - Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ДУГОВАЯ СВАРКА В ЗАЩИТНЫХ ГАЗАХ. СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ ГОСТ 23518-79 ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ДУГОВАЯ СВАРКА В ЗАЩИТНЫХ ГАЗАХ. СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ Основные типы, конструктивные элементы и размеры Cas-shielded arc welding. Welded joints. Main types, design elements and dimensions | ГОСТ 23518-79 |
Постановлением Государственного комитета СССР по стандартам от 11.03.79 № 870 срок действия установлен с 01.01.80 до 01.01.95 1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых дуговой сваркой в защитных газах. 2. Приняты следующие обозначения способов сварки: ИН-в инертных газах неплавящимся электродом без присадочного металла; ИНп-в инертных газах неплавящимся электродом с присадочным металлом; ИП-в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом; УП-в углекислом газе и его смеси с кислородом плавящимся электродом. 3. Основные типы сварных соединений должны соответствовать указанным в табл. 1. 4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл. 2-20.
Таблица 1 Тип соединения | Форма подготовленных кромок | Характер выполненного шва | Форма поперечного сечения подготовленных кромок и выполненного шва | Толщина свариваемых деталей, мм, для способов сварки | Угол соединения деталей b, град | Условное обозначение соединения | ИН | ИНп | ИП | УП | Угловое | Без скоса кромок | Односторонний на съемной или стальной остающейся подкладке |
| 0,5-3,0 | 0,8-3,0 | 0,8-4,0 | 0,8-8,0 | 179-91 | У2 | Односторонний |
| 0,5-4,0 | 0,8-6,0 | 0,8-6,0 | 0,8-6,10 | 179-91; 89-5 | У1 | - | - | 6,0-30,0 | 6,0-30,0 | 135-91; 89-5 | Двусторонний |
| 3-6 | 3-6 | 3-6 | 3-12 | 1719-136 | У3 | - | 3-10 | 3-30 | 3-30 | 135-91; 89-45 | - | - | - | 3-60 | 135-91 | Со скосом одной кромки | Односторонний |
| - | 3-10 | 3-10 | 5-40 | 179-136; 89-46 | У4 | Односторонний на съемной или остающейся подкладке |
| - | 3-10 | 3-10 | 5-40 | 179-136 | У7 | Двусторонний |
| - | 3-10 | 3-10 | 5-40 | 179-136; 89-46 | У5 | С двумя скосами одной кромки | Двусторонний |
| - | 6-20 | 6-20 | 6-100 | 179-165; 80-75 | У6 | С двумя скосами одной кромки и одним скосом второй кромки |
| - | 6-20 | 6-20 | 6-120 | 179-36 | У8 | Со скосом двух кромок | Односторонний |
| - | 3-10 3-20 | 3-10 3-20 | 3-60 | 179-122 89-61 | У9 | | 179-142; 89-71 | Двусторонний |
| - | 3-10 3-20 | 3-10 3-20 | 3-60 | 179-122 89-61 | У10 | | 179-142; 89-71 | Тавровое | Без скоса кромок | Односторонний |
| - | 0,8-10,0 | 0,8-40,0 | 0,8-40,0 | 91-175 | Т1 | Двусторонний |
| - | 0,8-10,0 | 0,8-40,0 | 0,8-40,0 | 91-135; 89-45 | Т2 | Со скосом одной кромки | Односторонний |
| - | 0,8-10,0 | 0,8-40,0 | 0,8-40,0 | 89-45; 91-135 | Т5 | Со скосом одной кромки | Двусторонний |
| - | 0,8-10,0 | 0,8-40,0 | 0,8-40,0 | 89-46; 91-135 | T6 | Односторонний |
| - | 4,0-10,0 | 4,0-10,0 | 4,0-40,0 | 91-134 | Т3 | Двусторонний |
| - | 4,0,-10,0 | 4,0-10,0 | 4,0-40,0 | 91-134 | Т4 | С двумя скосами одной кромки | Двусторонний |
| - | 6-20 | 6-60 | 6-20 | 91-100; 89-80 | Т7 | С двумя несимметричными скосами одной кромки |
| - | - | 12-100 | 12-100 | 101-110; 79-70 | Т8 | С двумя криволинейными скосами одной кромки |
| - | - | 18-100 | 18-100 | 91-105; 89-76 | Т9 |
Таблица 2 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | b | g | h, не менее | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 179-160 | 159-136 | 135-91 | У2 |
|
| ИН | От 0,5 до 3,0 | S+5 | S+6 | 0 | +0,5 | 0 | ±0,5 | S | ИНп | От 0,8 до 1,0 | S+6 | 0,5 | Св. 1,0 до 2,0 | +1,0 | Св. 2,0 до 3,0 | 1 | ±1,0 | 1,0 | ИП | От 0,8 до 1,0 | S+6 | 0 | 0,5 | Св. 1,0 до 2,0 | +1,5 | 1,0 | Св. 2,0 до 4,0 | 1 | +1,0 | 1,5 | 3 | УП | От 0,8 до 1,0 | 1,0 | Св. 1,0 до 3,0 | Св. 3,0 до 4,0 | 1,5 | Св. 4,0 до 6,0 | 2 | ±1,0 | 2,0 | ±1,0 | Св. 6,0 до 8,0 | | | | | | | | | | | | | |
Таблица 3 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | b | g | подготовленных кромок свариваемых деталей | сварного шва | b, град | 179-160 | 159-136 | 135-81 | 89-61 | 60-46 | 45-5 | Номин. | Пред. откл. | Номин. | Пред. откл. | У1 |
|
| ИН | От 0,5 до 1,0 | S+5 | S+6 | S+6 | S+4 | 1,75S+b | 2S+b | 0 | +0,5 | 0,5 | +0,5 | Св. 1,0 до 2,0 | +1,0 | 1,5 | Св. 2,0 до 4,0 | +1,5 | ИНп ИП УП | От 0,8 до 2,0 | S+5 | +0,5 | 1,0 | Св. 2,0 до 4,0 | 1,5 | Св. 4,0 до 6,0 | +1,0 | УП ИП | Св. 6,0 до 30,0 | - | - | 2 | +2,0 -1,0 | 2,0 | +1,0 -2,0 |
Таблица 4 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | е1 | b | g | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 179-160 | 159-136 | 135-91 | 89-61 | 60-45 | 179-91 | 89-45 | У3 |
|
| ИН | От 3 до 4 | S+5 | S+6 | | | | Не более 8 | 3 (справочное) | 0 | +0,5 | 0 | +0,5 | Св. 4 до 6 | +1,0 | ИНп ИП | От 3 до 4 | S+8 | S+b | 1,75S+b | 1 | ±1,0 | Св. 4 до 6 | Св. 6 до 10 | - | 2 | +2,0 -1,0 | ИП | Св. 10 до 30 | УП | От 3 до 4 | S+5 | S+5 | (S´4)+b | Св. 4 до 6 | S+7 | Св. 6 до 12 | S+8 | 2 | Св. 12 до 14 | - | S+10 | Св. 14 до 18 | Св. 18 до 30 | Св. 30 до 60 | S+12 | - | - | Не более 10 |
Таблица 5 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | a1, град | b=c | g | a, град, (пред. откл. ±2°) | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 179-136 | 89-46 | Св. 90 | До 90 | У4 |
|
| ИНп ИП | От 3 до 6 | 1,4S+4 | 1,5S+4 | a-(180-b) | a-(90-b) | 1 | ±1,0 | 1 | ±1,0 | 50 | Св. 6 до 10 | 1,4S+4 | УП | От 5 до 8 | 1,1S+4 | 2 | 45 | Св. 8 до 10 | S+3 | Св. 10 до 30 | S+3 | 0,9S+4 | 2 | +1,0 -2,0 | Св. 30 до 40 | - |
Таблица 6 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | a1, град | b | c | g | a, град, (пред. откл. ±2°) | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | 179-136 | У7 |
|
| ИНп ИП | От 3до 6 | 1,4S+4 | a-(180-b) | 0 | +3 | 1,0 | +1,0 | 1 | +0.5 -1,0 | 50 | Св. 6 до 10 | 1,4S+6 | 1,5 | ±1 | УП | От 5 до 8 | 1,1S+4 | 2 | ±1 | 0 | +3,0 | 45 | Св. 8 до 10 | S+3 | Св. 10 до 30 | 3 | ±2 | 2 | +1,0 -2,0 | Св. 30 до 40 | 4 |
Таблица 7 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | е1 | a1, град | с | g=g1 | a, град, (пред. откл. ±2°) | Подготовленных кромок свариваемых деталей | сварного шва | b, град | 179-136 | 89-46 | Св. 90 | До 90 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | У5 |
|
| ИНп ИП | От 3 до 6 | 1,4S+4 | 1,5S+4 | Не более 6 | 3 (справочное) | a-(180-b) | a-(90-b) | 1,0 | +1,0 | 1,0 | +0,5 -1,0 | 50 | Св. 6 до 10 | 1,4S+6 | Не более 8 | 1,5 | ±1,0 | УП | От 5 до 8 | 1,1S+4 | 2,0 | +1,0 -2,0 | 45 | Св. 8 до 10 | S+3 | Св. .10 до 30 | S+3 | 0,9S+4 | 2,0 | +1,0 -2,0 | Св. 30 до 40 | - | | | | | | | | | | | | | | | | | |
Таблица 8 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | h | е=е1 | e | e1 | a1 | a2 | a1 | a2 | b | g=g1 | g | a, град, (пред. откл. ±2°) | с | не более | град | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Св. 90 | До 90 | Номин. | Пред. откл. | 179-175 | 89-85 | 174-170 | 84-80 | 169-165 | 79-75 | 174-170 | 84-80 | 169-165 | 79-75 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | У6 |
|
| ИНп ИП | От 6 до 20 |
| S+2 | 0,8S+1 | 0,8S+5 | 0,7S+5 | 0,9S+5 | 1,2S+5 | a-(180-b) | a+(180-b) | a-(90-b) | a+(90-b) | 1 | ±1 | 1 | ±1 | 1 | ±1 | 50 | 1 | ±1 | УП | От 6 до 20 | 0,8S | 2 | +1 -2 | 45 | Св.20 до 30 | 0,7S | 2 | +1 -2 | 2 | +1 -2 | Св. 30 до 70 | 0,6S | Св. 70 до 100 | 0,5S | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
Таблицa 9 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | h=h1 | e=e1 не более | a1, град | a2=a3, град | b | g=g1 | c | a, град, (пред. откл. ±2°) | | подготовленных кромок свариваемых деталей | сварного шва | | b, град | номин. | Пред. откл. | номин. | Пред. откл. | Номин. | Пред. откл. | | 179-136 | | У8 |
|
| ИНп ИП | От 6 до 20 |
| 0,8S+3 |
|
| 1 | ±1 | 1 | ±1 | 1 | ±1 | 60 | | УП | От 6 до 20 | 2 | +1 -2 | 45 | | Св. 20 до 40 | 2 | +1 -2 | | Св. 40 до 80 | 0,7S+2 | 2 | +1 -2 | | Св. 80 до 120 | 0,6S+4 | |
Таблица 10 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | a1=a2 | b | c | g | a, град, (пред. откл. ±2°) | | b, град | | подготовленных кромок свариваемых деталей | сварного шва | 179-142 | 141-122 | 89-71 | 70-61 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | | У9 |
|
| ИНп ИП | От 3 до 10 | 0,8S+3 | S+5 |
|
| 1 | ±1 | 1 | ±1 | 1 | ±1 | 30 | | Св. 10 до 20 | - | | УП | От 3 до 8 | 0,8S+3 | - | 0,8S+3 | - |
|
| 20 | | 2 | +1 -2 | 2 | +1 -2 | | Св. 8 до 22 | | Св. 22 до 60 | 0,7S+2 | 2 | +1 -2 | |
Таблица 11 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | a1=a2 | e1, (пред. откл. ±2°) | b | c | g | a, град, (пред. откл. ±2°) | b, град | подготовленных кромок свариваемых деталей | сварного шва | 179-142 | 141-142 | 89-71 | 70-61 | Св. 90 | До 90 | номин. | Пред. откл. | номин. | Пред. откл. | номин. | Пред. откл. | У10 |
|
| ИНп ИП | От 3 до 10 | 0,8S+3 | S+5 |
|
| 6 | 1 | ±1 | 1 | ±1 | 1 | ±1 | 30 | Св. 10 до 20 | - | 8 | УП | От 3 до 8 | 0,8S+3 | - | 0,8S+3 | - |
|
| 6 | 20 | Св. 8 до 22 | 8 | 2 | +1 -2 | 2 | +1 -2 | Св. 22 до 60 | 0,7S+2 | 10 | 2 | +1 2 |
Таблица 12 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не менее | g, не менее | b | b, град | подготовленных кромок свариваемых деталей | сварного шва | 91-100 | 101-110 | 111-120 | 121-135 | 136-175 | 175-136 | 135-91 | Номин. | Пред. откл. | Т1 |
|
| ИНп ИП УП | От 0,8 до 2,5 | 4 | 5 | l,5±1,0 | 3 | 0 | +1,0 | См. 2,5 до 4,5 | 7 | Св. 4,5 до 6,0 | 5 | 8 | Св. 6,0 до 10,0 | 6 | 0,4S+5 | 0,6S+5 | 0,9S+5 | 1,1S+5 | ИП УП | Св. 10,0 до 16,0 | 8 | +1,5 | Св. 16,0 до 20,0 | 9 |
| 5 | Св. 20,0 до 4i0,0 | 0,5S | 0,3S |
Таблица 13 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e, не более | e1, не менее | b | g | b, град | подготовленных кромок свариваемых деталей | сварного шва | 90-100 | 89-80 | 101-110 | 79-70 | 111-1 0 | 69-60 | 121-134 | 59-46 | 135 | 45 | Номин. | Пред. откл. | Номин. | Пред. откл. | T2 |
|
| ИНп ИП УП | От 0.8 до 2,5 | 4 | 0,4S+5 | 0,6S+5 | 0,9S+5 | 1,1S+5 | 4 | 0 | +0,5 | 3 | ±2 | Св. 2,5 до 6,0 | 5 | 5 | +1,0 | 4 | Св. 6,0 до 10,0 | ИП УП | Св. 10,0 до 16,0 | 6 | 6 | +2,0 | 5 | Св. 16,0. до 20,0 | 8 | 8 | 6 | Св. 20,0 до 24,0 | 0,5S | 10 | 7 | Св. 24,0 до 30,0. | 8 | Св. 30,0 до 40,0 | 9 | | | | | | | | | | | | | | | | | | | | |
Таблица 14 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e=g | a1, град | b | Номин. | пред. откл. | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | 89-4S | 91-135 | 89-45 | 91-135 | Св. 90 | До 90 | T5 |
|
| ИНп ИП УП | От 0,8 до 2,5 | 2 | 3 | +1 | b-90 | 90-b | 0 | +0,5 | Св. 2,5 до 4,0 | 3 | 4 | +2 | +1,0 | Св. 4,0 до 6,0 | 4 | 6 | +2 -1 | Св. 6,0 до 10,0 | 5 | 7 | ИП УП | Св. 10,0 до 15,0 | 6 | 8 | ±2 | +1,5 | Св. 15,0 до 21,0. | 7 | 9 | +2,0 | Св. 21,0 до 30,0 | 8 | 10 | Св. 30,0 до 40,0 | 9 | 12 | | | | | | | | | | | | | |
Таблица 15 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e=g | a1, град. | b | Номин. | Пред. откл. | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | 89-45 | 91-135 | 89-45 | 91-135 | Св. 90 | До 90 | T6 |
|
| ИНп ИП УП | От 0,8 до 2,5 | 2 | 3 | +1 | b-90 | 90-b | 0 | +0,5 | Св. 2,5 до 4,0 | 3 | 4 | +2 | +1,0 | Св. 4,0 до 6,0 | 4 | 5 | +2 -1 | Св. 6,0 до 10,0 | 5 | 6 | +1,5 | ИП УП | Св. 10,0 до 15,0 | 6 | 7 | Св. 15,0 до 21,0 | 7 | 9 | +2 | +2,0 | Св. 21,0 до 30,0 | 8 | 10 | Св. 30,0 до 40,0 | 12 | 15 | | | | | | | | | | | | | |
Таблица 16 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | b | c | g | a1, град | a, град, (пред. откл. ±2°) | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 91-134 | Т3 |
|
| ИНп ИП | От 4 до 6 | 1,4S+2 | 0 | +1 | 1,5 | +1,0 | 0,15S-0,5S | a-(b-90) | 55 | Св. 6 до 10 | 1,3S+5 | +2 | УП | От 4 до 6 | 1,4S+4 | 45 | Св. 6до 10 | 1,3S+2 | 2,0 | +1,0 -2,0 | Св. 10 до 14 | Св. 14 до 18 | Св. 18 до 22 | Св. 22 до 40 | 1,2S+2 |
Таблица 17 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | е, не более | a1, град | e1 | b | g | c | a, град, (пред. откл. ±2°) | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 91-134 | Т4 |
|
| ИНп ИП | От 4 до 6 | 1,4S+2 | a-(b-90) | 3 (справочное) | 1 | +1 | 0,15S-0,5S | 1,5 | +1,0 | 55 | Св. 6 до 10 | 1,3S+5 | УП | От 4 до 6 | 1,4S+2 | 3 | +2 -1 | 45 | Св. 6 до 10 | 1,3S+2 | 2,0 | +1,0 -1,0 | Св. 10 до 14 | Св. 14 до 18 | Св. 18 до 22 | Св. 22 до 40 | 1,2S+2 |
Таблица 18 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сборки | S | h | e=e1 | e | e1 | a1 | a2 | a1 | a2 | b | g=g1 | a, град, (пред. откл. ±2°) | Не более | град | подготовленных кромок свариваемых деталей | сварного шва | b, град | Номин. | Пред. откл. | 91-95 | 89-85 | 96-100 | 84-80 | 96-100 | 84-80 | Св. 90 | До 90 | Т7 |
|
| ИНп ИП | От 6 до 8 |
| 0,7S+2 | 0,7S+4 | S+6 | a-(b-90) | a+(b-90) | a-(90-b) | a+(90-b) | 3 | +2 -1 | 0,08S-0,25S | 55 | Св. 8 до 12 | 0,7S+4 | Св. 12 до 20 | УП | От 6 до 8 | 0,8S+4 | 0,8S+6 | S+8 | 45 | Св. 8 до 12 | Св. 12 до 18 | 0,7S+2 | 0,7S+5 | S+4 | Св. 18 до 24 | Св. 24 до 30 | 0,6S+3 | Св. 30 до 48 | Св. 48 до 60 | 0,6S | | | | | | | | | | | | | | | | | | | | | |
Таблица 19 Размеры мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | h | e | e1 | a1 | a2 | a1 | a2 | b | g=g1 | a, град, (пред. откл. ±2°) | не более | град | подготовленных кромок свариваемых деталей | сварного шва | b, град | 101-105 | 79-75 | 106-110 | 74-70 | 101-105 | 79-75 | 106-110 | 74-70 | Св. 90 | До 90 | Номин. | Пред. откл. | Номин. | Пред. откл. | T8 |
|
| ИП УП | От 12 до 22 |
| 0,8S+5 | 0,6S+6 | S+8 | 1,2S+5 | a-(b-90) | a+(b-90) | a-(90-b) | a+(90-b) | 2 | ±2 | 4 | ±2 | 45 | Св. 22 до 34 | 1,3S+6 | 6 | Св. 34 до 46 | 8 | Св. 46 до 58 | 10 | Св. 58 до 76 | 12 | Св. 76 до 100 | 14 | | | | | | | | | | | | | | | | | | | | | | | | |
Таблица 20 Размеры, мм Обозначение соединения | Конструктивные элементы | Способ сварки | S | e=e1 (пред. откл. ±2) | a1 | a2 | a1 | a2 | b | g=g1 | a, град, (пред. откл. ±2°) | подготовленных кромок свариваемых деталей | сварного шва | град | b, град | Номин. | Пред. откл. | Номин. | Пред. откл. | 91-105 | 89-75 | Св. 90 | До 90 | Т9 |
|
| ИП УП | От 18 до 40 | 0,7S | (20±2)-(b-90) | (20±2)+(b-90) | (20±2)-(90-b) | (20±2)+(90-b) | 0 | +1 | 6 | 2 | 45 | Св. 40 до 50 | 0,6S | 7 | Св. 50 до 100 | 8 | | | | | | | | | | | | | | | | |
5. Для сварных соединений У7, У5, У6, У8, Т7, Т8, Т9, выполняемых сваркой в углекислом газе, допускается притупление С=5±2 мм. 6. Сварка деталей неодинаковой толщины в случае разницы по толщине, не превышающей значений, указанных в табл. 21, должна производиться также как для деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине. Таблица 21 мм Толщина тонкой детали | Разность толщин деталей | 2-3 | 1 | 4-30 | 2 | 32-40 | 4 | Свыше 40 | 6 |
При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 21 на детали, имеющей большую толщину S1, должен быть сделан скос с одной или двух сторон до толщины тонкой детали под углом 15°, как указано на черт. 1 и 2.

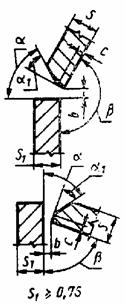

Черт. 1
Черт. 2 7. Размеры выполненных швов на участке перекрытия для замкнутых соединений, а также в местах, исправленных подваркой, могут отличаться от установленных настоящим стандартом. В этом случае они должны соответствовать нормативно-технической документации. 8. При переменном угле сопряжения деталей b шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта. 9. При сварке в углекислом газе проволокой диаметром 0,8-1,4 мм допускается применять основные типы сварных соединении и их конструктивных элементов по ГОСТ 11534-75.
|
