ГОСТ 8713-79 - Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СВАРКА ПОД ФЛЮСОМ. СОЕДИНЕНИЯ СВАРНЫЕ ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ ГОСТ 8713-79 ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СВАРКА ПОД ФЛЮСОМ. СОЕДИНЕНИЯ СВАРНЫЕ Основные типы, конструктивные элементы и размеры Flux welding. Welded joints. Maih types design elements and dimensions | ГОСТ 8713-79 |
Дата введения 01.01.81 1. Настоящий стандарт распространяется на соединения из сталей, а также сплавов на железоникелевой и никелевой основах, выполняемых сваркой под флюсом, и устанавливает основные типы, конструктивные элементы и размеры сварных соединений. Стандарт не распространяется на сварные соединения стальных трубопроводов по ГОСТ 16037-80. 2. В стандарте приняты следующие обозначения способов сварки под флюсом: АФ-автоматическая на весу; АФф-автоматическая на флюсовой подушке; АФм-автоматическая на флюсомедной подкладке; АФо-автоматическая на остающейся подкладке; АФп-автоматическая на медном ползуне; АФш-автоматическая с предварительным наложением подварочного шва; АФк-автоматическая с предварительной подваркой корня шва; МФ-механизированная на весу; МФо-механизированная на остающейся подкладке; МФш-механизированная с предварительным наложением подварочного шва; МФк-механизированная с предварительной подваркой корня шва. (Измененная редакция, Изм. № 2). 3. Основные типы сварных соединений приведены в табл. 1, сечения предварительно наложенных подварочных швов условно зачернены.
Таблица 1 Тип соединения | Форма подготовленных кромок | Характер сварного шва | Форма поперечного сечения | Способ сварки | Толщина свариваемых деталей, мм | Условное обозначение сварного соединения | | подготовленных кромок | сварного шва | | Стыковое | С отбортовкой кромок | Односторонний |
|
| АФ; МФ | 1,5-3,0 | C1 | |
|
| 2,0-12,0 | C47 | | Вез скоса кромок | |
|
| АФф | 2,0 10,0 | C4 | |
| АФм | 3,0-12,0 | |
| АФп | 5,0-20,0 | | Стыковое | Без скоса кромок | Односторонний |
|
| АФо; МФо | 2,0-12,0 | С5 | | Двусторонний |
|
| АФ; МФ | 2,0-20,0 | С7 | |
| АФш; МФш | 2,0-12,0 | |
|
| АФф | 2,0-32,0 | С29 | | Без скоса кромок с последующей строжкой |
| 16,0-32,0 | С3О | | Стыковое | Со скосом одной кромки | Односторонний |
|
| АФф | 8,0 20,0 | С9 | |
| АФм | |
|
| АФо; МФо | 8,0-30,0 | С10 | | Стыковое | Со скосом одной кромки | Односторонний замковый |
|
| АФо | 8,0-30,0 | С11 | | Двусторонний |
|
| АФ | 14,0-20,0 | С12 | | С криволинейным скосом одной кромки | Односторонний |
|
| АФф | 16,0-50,0 | С31 | | Стыковое | С ломанным скосом одной кромки | Односторонний |
|
| АФф | 16,0-50,0 | C32 | | С двумя симметричными скосами одной кромки | Двусторонний |
|
| АФ | 20,0-30,0 | C15 | | Со скосом кромок | Односторонний |
|
| АФф | 8,0-24,0 | C18 | |
| АФм | 12,0-30,0 | | Стыковое | Со скосом кромок | Односторонний |
|
| АФо; МФо | 8,0-30,0 | C19 | | Односторонний замковый |
|
| АФо | C20 | | Двусторонний |
|
| АФ; МФ | 14,0-30,0 | C21 | | Стыковое | Со скосом кромок | Двусторонний |
|
| АФк; МФк | 14,0-30,0 | C21 | |
|
| АФш; МФш | 5,0-14,0 | |
|
| АФф | 14,0-30,0 | С33 | | Стыковое | С криволинейным скосом кромок | Односторонний |
|
| АФо | 16,0-60,0 | С34 | | Односторонний замковый |
|
| 16,0-50,0 | С35 | | Двусторонний |
|
| АФк | 24,0-160,0 | С23 | | Стыковое | С ломанным скосом кромок | Односторонний |
|
| АФф | 20,0-60,0 | С36 | | С ломанным скосом кромок | Односторонний замковый |
|
| АФо | 16,0-60,0 | С37 | | С двумя симметричными скосами кромок | Двусторонний |
|
| АФ; МФ | 18,0-60,0 | С25 | | Стыковое | С двумя симметричными скосами кромок | Двусторонний |
|
| АФк | 24,0-60,0 | С25 | |
|
| АФф | 18,0-60,0 | С38 | | С двумя несимметричными скосами кромок |
|
| АФш; МФш | 16,0-60,0 | С39 | | С двумя симметричными криволинейными скосами кромок |
|
| АФ | 50,0-160,0 | С26 | | Стыковое | С двумя несимметричными скосами кромок | Двусторонний |
|
| АФш | 24,0-130,0 | С40 | |
|
| 24,0-60,0 | С41 | | Угловое | С отбортовкой одной кромки | Односторонний |
|
| АФ; МФ | 1,5-3,0 | У1 | | Без скоса кромок | Двусторонний |
|
| АФш; МФш | 4,0-14,0 | У5 | | Угловое | Со скосом одной кромки | Двусторонний |
|
| АФш; МФш | 8,0-20,0 | У7 | | С двумя несимметричными скосами одной кромки |
|
| 20,0-40,0 | У3 | | Тавровое | Без скоса кромок | Односторонний |
|
| АФ; МФ | 3,0-40,0 | Т1 | |
| | Двусторонний | Т3 | | Тавровое | Без скоса кромок | Двусторонний |
|
| АФш; МФш | 3,0-20,0 | Т3 | | Со скосом одной кромки |
|
| АФш; МФш | 8,0-30,0 | Т7 | | С криволинейным скосом одной кромки |
|
| АФш | 16,0-30„0 | Т2 | | Тавровое | С двумя симметричными скосами одной кромки | Двусторонний |
|
| АФ; МФ | 16,0-40,0 | Т8 | | С двумя несимметричными скосами одной кромки |
|
| АФш; МФш | 20,0-40,0 | Т4 | | Тавровое | С двумя симметричными криволинейными скосами одной кромки | Двусторонний |
|
| АФ | 30,0-60,0 | T5 | | Нахлесточное | Без скоса кромок | Односторонний |
|
| АФ; МФ | 10-20,0 | H1 | | Двусторонний |
| H2 | |

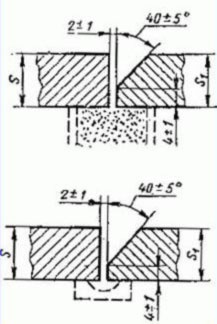

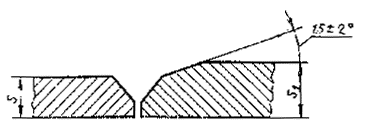

(Измененная редакция, Изм. № 2, 3). 4. Конструктивные элементы сварных соединений и их размеры должны соответствовать указанным в табл. 2-52, сечения предварительно наложенных подварочных швов условно зачернены. Таблица 2 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | R | i | подготовленных кромок свариваемых деталей | сварного шва | С1 |
|
| АФ; МФ | 1,5-3,0 | s-1,5s | s-3s |
* Размер для справок. Таблица 3 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C47 |
|
| АФ, МФ | 2 | 0 | +0,3 | 8,5 | 1,5 | ±1,0 | Св. 2 до 3 | +0,5 | 10 | Св. 3 до 4 | +0,8 | 12 | 2,0 | +1,0-1,5 | Св. 4 до 5 | +1,0 | 11 | Св. 5 до 6 | Св. 6 до 8 | 16 | Св. 8 до 10 | 19 | Св. 10 до 12 | 21 |
Примечание. Способ сварки МФ для s<3 мм применять не рекомендуется. Таблица 4 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | g | g1 | | подготовленных кромок | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | | C4 |
|
| АФф | 2 | 0,0 | +1,0 | 12 | 1,5 | ±1,0 | 1,0 | ±1,0 | | Св. 2 до 3 | 1,0 | ±1,0 | | Св. 3 до 4 | 16 | 2,0 | +1,0 -1,5 | 1,5 | +1,0 | | Св. 4 до 5 | 1,5 | | -1,5 | | Св. 5 до 6 | 21 | | Св. 6 до 7 | 2,0 | ±1,5 | 2,0 | +1,0 -2,0 | | Св. 7 до 10 | 26 | |
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение e1 должно быть от 4 мм до 0,5е. Таблица 5 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | g1 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C4 |
|
| АФм | 3 | 1,0 | +0,5 | 14 | 1,5 | +1,0 -1,5 | 4 | 16 | Св. 4 до 5 | 1,5 | +1,0 | Св. 5 до 6 | 21 | Св. 6 до 7 | 2,0 | 2,0 | +1,0 -2,0 | Св. 7 до 10 | 26 | Св. 10 до 12 | 4,0 | 28 |
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Значение е1 должно быть от 4 мм до 0,5е. Таблица 6 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | e1 ±4 | е, не более | b | g=g1 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С4 |
|
| АФп | 5-6 | 12 | 23 | 3 | +2 | 1,5 | ±1,0 | 7-10 | 14 | 26 | 4 | +1,5 -1,0 | 12-14 | 28 | 16-18 | 16 | 36 | 5 | 2,0 | ±1,5 | 20 | 38 | 6 |
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Таблица 7 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | m, не менее | е, не более | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С5 |
|
| АФо; МФо | 2 | 1,5 | ±1,0 | 15 | 12 | 1,5 | ±1,0 | Св. 2 до 3 | 17 | Св. 3 до 4 | 2,0 | 2,0 | +1,0 -1,5 | Св. 4 до 5 | 20 | Св. 5 до 6 | 3,0 | ±1,5 | 21 | Св. 6 до 7 | 25 | Св. 7 до 8 | 26 | Св. 8 до 10 | 4,0 | 30 | Св. 10 до 12 | 5,0 | 28 |
Примечание. Способ сварки МФо для s>6 мм применять не рекомендуется. Толщина подкладки должна быть не менее 0,25, но не менее 1,5 мм. Таблица 8 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С7 |
|
| АФ; МФ | 2 | 0 | +0,3 | 8,5 | 1,5 | ±1,0 | Св. 2 до 3 | +0,5 | 10 | Св. 3 до 4 | +0,8 | 12 | 2,0 | +1,0 -1,5 | Св. 4 до 5 | +1,0 | 14 | Св. 5 до 6 | 19 | Св. 6 до 9 | ±1,5 | Св. 9 до 14 | 23 | 3,0 | +1,5 -2,0 | Св. 14 до 20 | 28 | ±2,0 |
Примечание. Способ сварки МФ для s>6 мм применять не рекомендуется. Таблица 9 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | e1±2 | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С7 |
|
| АФш; МФш | 2 | 0,5 | +0,5 | 8,5 | 8 | 1,5 | ±10 | Св. 2 до 3 | 1,0 | ±1,0 | 10 | | Св. 3 до 4 | 12 | 2,0 | +1,0 -1,5 | Св. 4 до 5 | 14 | 10 | Св. 5 до 7 | 1,5 | +1,0 -1,5 | 16 | 12 | Св. 7 до 12 | 2,0 | +1,0 -2,0 | 19 | 14 | 3,0 | +1,0 -2,0 |
Примечание. Способ сварки МФш для толщин 3 мм ³s³6 мм применять не рекомендуется. Таблица 10 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | е, не более | g | подготовленных кромок | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С29 |
|
| АФф | 2 | 0 | +1 | 8,5 | 1,5 | ±1,0 | Св. 2 до 3 | 1 | ±1 | 10 | +1,0 -1,5 | Св. 3 до 5 | 12 | 2,0 | Св. 5 до 6 | 19 | Св. 6 до 9 | 2 | Св. 9 до 10 | 24 | +1,0 -2,0 | Св. 10 до 14 | 2,5 | Св. 14 до 16 | 26 | ±2,0 | Св. 16 до 22 | 4 | +1 -2 | 34 | Св. 22 до 2,6 | 5 | +1 -2 | 40 | 3,0 | +2,0 -2,5 | Св. 26 до 30 | 6 | +2 -1 | 42 | +2,0 3,0 | АФф* | От 6 до 9 | 3 | ±1 | 22 | 2,5 | ±1,5 | Св. 9 до 16 | 4 | 26 | Св. 16 до 24 | 5 | ±1,5 | 34 | Св. 24 до 32 | 6 | 40 | 3 | ±2 |
* Перед сваркой первого шва зазор на № 1/3 толщину основного металла необходимо заполнить флюсом, а затем на оставшиеся 2/3 крупкой из электродной проволоки, окатышами или другим гранулированным металлом. Таблица 11 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | h ±1 | f ±2 | е, не более | | подготовленных кромок свариваемых деталей | сварного шва | | С30 |
|
| АФф | От 16 до 22 | 8 | 9 | 18 | | Св. 22 до 26 | 13 | 14 | 24 | | Св. 26 до 32 | 18 | 18 | 28 | |
| |
Таблица 12 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | | С9 |
|
| АФф; AФм | От 8 до 9 | 18 | ±3 | 1,5 | ±1,0 | | | С. 9 до 10 | 20 | ±4 | | | | Св. 10 до 14 | 22 | 2,0 | +1,0 -1,5 | | | | Св. 14 до 20 | 24 | 2,5 | +1,0 -2,0 | | | |
Примечание. Допускается отсутствие выпуклости обратной стороны шва и местные вогнутости глубиной не более 0,1s при полном проплавлении кромок. Таблица 13 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | d, не менее | m, не менее | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | С10 |
|
| АФо; МФо | 8 | 2 | ±1,0 | 3 | 25 | 18 | ±3 | 1,5 | ±1,0 | Св. 8 до 10 | 20 | | Св. 10 до 12 | 22 | ±4 | 2,0 | +1,0 | Св. 12 до 14 | 3 | ±1,5 | 4 | -1,5 | Св. 14 до 16 | 24 | 2,5 | +1,0 -2,0 | Св. 16 до 18 | 4 | 30 | Св. 19 до 20 | 6 | Св. 20 до 24 | 5 | 26 | +1,5 -2,0 | Св. 24 до 30 | 40 | 30 |
Таблица 14 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | С11 |
|
| АФо | 8 | 2 | ±1,0 | 18 | ±3 | 1,5 | +1,0 | Св. 8 до 10 | 20 | | Св. 10 до 12 | 22 | ±4 | 2,0 | +1,0 | Св. 12 до 14 | 3 | ±1,5 | -1,5 | Св. 14 до 16 | 24 | 2,5 | +1,0 | Св. 16 до 20 | 4 | -2,0 | Св. 20 до 24 | 5 | 26 | +1,5 | Св. 24 до 30 | 30 | -2,0 |
Таблица 15 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=si | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин | Пред откл. | Номин. | Пред. откл. | C12 |
|
| АФ | 14 | 18 | ±3 | 2,0 | +1,0 -1,5 | Св. 14 до 16 | 2,5 | +1,0 -2,0 | Св. 16 до 20 | 22 | ±4 |
Таблица 16 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=si | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин | Пред откл. | Номин. | Пред. откл. | С31 |
|
| АФф | 16 | 19 | ±2 | 2,0 | +1,0-2,0 | Св. 16 до 20 | 20 | Св. 20 до 25 | 22 | Св. 25 до 30 | 23 | ±3 | Св. 30 до 35 | 25 | Св. 35 до 40 | 26 | ±4 | Св. 40 до 45 | 28 | +1,5-2,0 | Св. 45 до 50 | 30 |
Таблица 17 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=si | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин | Пред откл. | Номин. | Пред. откл. | C32 |
|
| АФф | 16 | 19 | ±3 | 2,5 | +1,0-2,0 | Св. 16 до 20 | 20 | Св. 20 до 25 | 21 | Св. 25 до 30 | 22 | Св. 30 до 35 | 23 | Св. 35 до 40 | 24 | ±4 | Св. 40 до 45 | 25 | +1,5-2,0 | Св. 45 до 50 | 26 |
Таблица 18 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | C15 |
|
| АФ | От 20 до 24 | 22 | ±3 | Св. 24 до 28 | 26 | ±4 | Св. 28 до 30 | 30 |
Таблица 19 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | с±1 | с | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C18 |
|
| АФф | От 8 до 9 | 3 | 18 | ±3 | 1,5 | ±1,0 | Св. 9 до 10 | 20 | Св. 10 до 12 | 22 | ±4 | 2,0 | +1,0 -1,5 | Св. 18 до 14 | 4 | Св. 14 до 20 | 24 | 2,5 | +1,0 -2,0 | Св. 20 до 24 | 26 | ±5 |
Таблица 20 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | e | с±1 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | С18 |
|
| АФм | От 12 до 14 | 22 | ±4 | 3 | Св. 14 до 20 | 24 | Св. 20 до 26 | 26 | ±5 | 4 | Св. 26 до 28 | 30 | 5 | Св. 28 до 30 |
Таблица 21 Размеры,мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | b | d, не менее | m, не менее | e | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Cl9 |
|
| АФо; МФо | 8 | 2 | ±1,0 | 3 | 30 | 16 | ±3 | 1,5 | ±1,0 | Св. 8 до 9 | 17 | Св. 9 до 10 | 18 | Св. 10 до 12 | 1,5 | 20 | Св. 12 до 14 | 4 | 23 | Св. 14 до 16 | 2,0 | +1,0 -1,5 | 24 | 2,0 | +1,0 -1,5 | Св. 16 до 18 | 4 | ±1,5 | 40 | 28 | ±4 | Св. 18 до 20 | 6 | 30 | Св. 20 до 22 | 5 | 32 | Св. 22 до 24 | 34 | Св. 24 до 26 | 50 | 36 | Св. 26 до 28 | 38 | Св. 28 до 30 | 40 |
Таблица 22 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | e | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C20 |
|
| АФо | 8 | 2 | ±1,0 | 16 | ±3 | Св. 8 до 9 | 17 | Св. 9 до 10 | 18 | Св. 10 до 12 | 20 | Св. 12 до 14 | 3 | ±1,5 | 23 | Св. 14 до 16 | 24 | Св. 16 до 18 | 4 | 28 | Св. 18 до 20 | 30 | ±4 | Св. 20 до 22 | 5 | 32 | Св. 22 до 24 | 34 | Св. 24 до 26 | 36 | Св. 26 до 28 | 38 | Св. 28 до 30 | 40 |
Таблица 23 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | с±2 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С21 |
|
| АФ; МФ | От 14 до 16 | 18 | ±3 | 2,0 | +1,0 -1,5 | 6 | Св. 16 до 20 | 22 | ±4 | 2,5 | +1,0 -2,0 | 7 | Св. 20 до 24 | 24 | 8 | С в.24 до 30 | 30 | 3,0 |
Примечание. При способе сварки МФ притупление с=3±1 мм. Таблица 24 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | | C21 |
|
| Афк; МФк | 14 | 20 | ±4 | 2,0 | +1,0 -1,5 | | | Св. 14 до 16 | 2,5 | +1,0 -2,0 | | Св. 16 до 20 | 25 | ±5 | | Св. 20 до 24 | 30 | ±6 | | Св. 24 до 30 | 37 | ±7 | |
Таблица 25 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | h±1 | е | e1±2 | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С21 |
|
| АФш; МФш | От 5 до 7 | 3 | 17 | ±3 | 12 | 1,5 | ±1,0 | Св. 7 до 8 | 4 | 13 | Св. 8 до 9 | 20 | ±4 | Св. 9 до 10 | 5 | 14 | Св. 10 до 12 | 2,0 | +1,0 -1,5 | Св. 12 до 14 | 8 | 16 |
Таблица 26 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е±4 | подготовленных кромок свариваемых деталей | сварного шва | C33 |
|
| АФф | От 14 до 18 | 22 | Св. 18 до 24 | 24 | С в.24 до 30 | 30 |
Таблица 27 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | R±1 | a, ° ±1° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С34 |
|
| АФо | 16 | 23 | ±4 | 2,5 | +1,0 -2,0 | 6 | 12 | Св. 16 до 20 | 25 | Св. 20 до 25 | 28 | Св. 25 до 30 | 31 | Св. 30 до 35 | 33 | ±5 | Св. 36 до 40 | 36 | С в. 40 до 45 | 38 | ±6 | +1,5 2,0 | 8 | 10 | Св. 456 до 50 | 41 | Св. 50 до 55 | 44 | ±7 | 3,0 | +1,5 -2,5 | Св. 55 до 80 | 46 |
Таблица 28 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е | g | R±1 | a, ° ±2° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С35 |
|
| АФо | 16 | 23 | ±4 | 2,5 | +1,0 -2,0 | 6 | 12 | Св. 16 до 20 | 25 | Св. 20до 25 | 27 | Св. 25 до 30 | 30 | Св. 30 до 35 | 31 | ±5 | Св. 35 до 40 | 34 | +1,5 -2,0 | Св. 40 до 45 | 36 | ±6 | 8 | 10 | Св. 45 до 50 | 38 |
Таблица 29 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | с±1 | R± | е | е1±4 | g | a, °±1° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С23 |
|
| АФк | 24 | 6 | 6 | 24 | ±4 | 15 | 2,5 | +1,0 -2,0 | 12 | Св. 24 , до 26 | 25 | Св. 26 до 28 | 26 | Св. 28 до 30 | 27 | Св. 30 до 32 | 28 | Св. 32 до 34 | 29 | 16 | Св. 34 до 36 | 30 | Св. 36 до 38 | 31 | Св. 38 до 40 | 8 | 8 | 32 | 10 | Св. 40 до 42 | 33 | +1,5-2,0 | Св. 42 до 45 | 34 | ±5 | Св. 45 до 48 | 36 | 18 | Св. 48 до 50 | 37 | Св. 50 до 55 | 39 | Св. 55 до 60 | 45 | ±6 | 2,5 | Св. 60 до 65 | 47 | Св. 65 до 70 | 20 | Св. 70 до 80 | 51 | ±7 | Св. 80 до 90 | 55 | ±8 | Св. 90 до 100 | 59 | ±.9 | Св. 100 до 110 | 10 | 60 | 4,0 | +2,0 -3,0 | 8 | Св. 110 до 115 | 61 | Св. 115 до 120 | 63 | Св. 120 до 125 | 64 | ±10 | Св. 125 до 130 | 66 | Св. 130 до 140 | 69 | ±11 | Св. 140 до 150 | 72 | ±12 | Св. 150 до 160 | 76 |
Таблица 30 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | e | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С36 |
|
| АФф | 20 | 30 | ±2 | 2,5 | +1,0 -2,0 | Св. 20 до 22 | 31 | Св. 22 до 24 | 32 | Св. 24 до 26 | 33 | Св. 2б до 28 | 34 | Св. 28 до 30 | ±3 | Св. 30 до 32 | 35 | Св. 32 до 34 | 36 | Св. 34 до 36 | 37 | Св. 36 до 38 | 38 | Св. 38 до 40 | 39 | +1,5 -2,0 | Св. 40 до 42 | 40 | Cв. 42 до 45 | 41 | ±4 | Св. 45 до 48 | 42 | Св. 48 до 50 | 43 | Св. 50 до 55 | 46 | Св. 55 до 60 | 49 |
Таблица 31 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C37 |
|
| АФо | 16 | 28 | ±2 | 2,5 | +1,0 -2,0 | Св. 16 до 20 | 30 | | Св. 20 до 25 | 31 | ±3 | Св. 25 до 30 | 34 | Св. 30 до 35 | 36 | ±4 | Св. 35 до 40 | 38 | Св. 40 до 45 | 41 | Св. 45 до 50 | 43 | ±5 | +1,5 -2,0 | Св. 50 до 55 | 45 | Св. 55 до 60 | 47 |
Таблица 32 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C25 |
|
| АФ; МФ | От 18 до 25 | 24 | ±4 | 2,5 | +1,0 -2,0 | Св. 25 до 38 | 28 | ±5 | Св. 38 до 48 | 32 | +1,5 -2,0 | Св. 48 до 54 | 36 | Св. 44 до 60 | 39 |
Примечание. При способе сварки МФ притупление с=3±1 мм. Таблица 33 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | a, °±3° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C25 |
|
| АФк | От 24 до 28 | 24 | ±4 | 2,5 | +1,0 2,0 | 30 | Св. 28 до 38 | 29 | ±5 | Св. 38 до 48 | +1,5 -2,0 | Св. 48 до 54 | 33 | 25 | Св. 54 до 60 | 36 |
Таблица 34 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е±4 | подготовленных кромок свариваемых деталей | сварного шва | С38 |
|
| АФф | От 18 до 25 | 24 | Св. 25 до 40 | 32 | Св. 40 до 50 | 38 | Св. 50 до 60 | 43 |
Таблица 35 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | h ±1 | е | е1±2 | g | a, ° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | C39 |
|
| АФш; МФш | От 16 до 20 | 8 | 18 | ±3 | 16 | 2,5 | -1,0 -2,0 | 25 | ±3 | Св. 20 до 26 | 22 | ±4 | Cв. 26 до 32 | 9 | 26 | | 17 | Св. 32 до 36 | 28 | ±5 | Св. 36 до 38 | 10 | 19 | Св. 38 до 44 | 34 | 20 | +1,5 -2,0 | 22 | ±2 | Св. 44 до 50 | 40 | Св. 50 до 56 | 45 | 20 | Св. 56 до 60 | 50 |
Таблица 36 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | g | a, °±2° | R ±1 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C26 |
|
| АФ | 50 | 27 | ±3 | 2,5 | +1,0 -2,0 | 12 | 6 | Св. 50 до 55 | 28 | Св. 55 до 60 | 29 | Св. 60 до 65 | 31 | ±4 | Св. 55 до 70 | 32 | Св. 70 до .80 | 34 | Св. 80 до 90 | 36 | ±5 | +1,5 -2,0 | 10 | 8 | Св. 90 до 100 | 38 | Св. 100 до 110 | 40 | Св. 110 до 115 | 41 | ±6 | Св. 115 до 120 | 43 | Св. 120 до 125 | 44 | Св. 125 до 130 | 45 | Св. 130 до 140 | 47 | Св. 140 до 150 | 49 | ±7 | Св. 150 до 160 | 51 | ±8 |
Таблица 37 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | R±1 | е | п | a, °±2° | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | С40 |
|
| АФш | От 24 до 28 | 6 | 25 | ±5 | 2,5 | +1,0 -2,0 | 12 | Св. 28 до 36 | 28 | ±6 | Св. 36 до 40 | 31 | Св. 40 до 42 | 8 | +1,5 -2,0 | 10 | Св. 42 до 55 | 36 | ±7 | Св. 55 до 65 | 46 | Св. 65 до 80 | 50 | ±9 | Св. 80 до 100 | 58 | 10 | Св. 100 до 110 | 10 | 61 | 8 | Св. 110 до 115 | 63 | Св. 115 до 120 | 65 | Св. 120 до 125 | 67 | Св. 125 до 130 | 68 | ±11 |
Таблица 38 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s=s1 | е | п | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | C41 |
|
| АФш | 24 | 28 | ±3 | 2,5 | +1,0 -2,0 | Св. 24 до 26 | 29 | Св. 26 до 30 | 31 | Св. 30 до 32 | 32 | Св. 32 до 34 | 33 | Св. 34 до 36 | 34 | ±4 | Св. 36 до 38 | 35 | Св. 38 до 42 | 36 | +1,5 -2,0 | Св. 42 до 45 | 38 | Св. 45 до 50 | 40 | Св. 50 до 55 | 42 | ±5 | Св. 55 до 60 | 45 |
Таблица 39 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е+3 | i | R | подготовленных кромок свариваемых деталей | сварного шва | У1 |
|
| AФ; МФ | 1,5-3,0 | s+s1 | s-3s | s-1,5s |
*Размер для справок. Таблица 40 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | n ±1 | подготовленных кромок свариваемых деталей | сварного шва | У5 |
|
| АФш; МФш | 4 | 1,5 | Св. 4 до 9 | 2 | Св. 9 до 14 | 3 |
Таблица 41 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | У7 |
|
| АФш; МФш | От 8 до 9 | 13 | ±3 | Св. 9 до 12 | 16 | Св. 12 до 14 | 20 | Св. 14 до 20 | 25 | ±4 |
Таблица 42 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | h±l | е | g1, ±2 | е1, ±3 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | У3 |
|
| АФш; МФш | От 20 до 24 | 7 | 20 | ±3 | 3 | 17 | Св. 24 до 28 | 8 | 25 | ±4 | 4 | С ч. 28 до 34 | 10 | 30 | 5 | 20 | Св. 34 до 40 | 12 | 49 | 23 |
Таблица 43 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Т1 |
|
| АФ; МФ | 3 | 0 | +0,8 | Св. 3 до 5 | +1,0 | Св. 5 до 40 | +1,5 |
Таблица 44 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Т3 |
|
| АФ; МФ | 3 | 0 | +0,8 | Св. 3 до 5 | +1,0 | Св. 5 до 40 | +1,5 |
Таблица 45 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Т3 |
|
| АФш; МФш | От 3 до 5 | 0 | +1,5 | Св. 5 до 9 | +2,0 | Св. 9 до 10 | Св. 10 до 14 | +3,0 | Св. 14 до 20 |
Таблица 46 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | g±2 | е | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | T7 |
|
| АФш; МФш | От 8 до 9 | 4 | 15 | ±3 | Св. 8 до 14 | 5 | 22 | Св. 14 до 20 | б | 30 | ±4 | Св. 20 до 24 | 7 | 39 | Св. 24 до 26 | 8 | Св. 26 до 28 | 9 | 45 | ±5 | Св. 28 до 30 | 10 |
Таблица 47 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е | g±2 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | T2 |
|
| АФш | 16 | 18 | ±3 | 6 | Св. 16 до 18 | 19 | Св. 18 до 20 | 20 | Св. 20 до 22 | 7 | Св. 22 до 24 | 21 | Св. 24 до 26 | 22 | Св. 26 до 28 | ±4 | 8 | Св. 28 до 30 | 23 |
Таблица 48 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | g±2 | е | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | T8 |
|
| АФ; МФ | От 16 до 18 | 4 | 25 | +4 -7 | Св. 16 до 22 | 5 | 30 | +4 -8 | Св. 22 до 26 | 6 | 36 | +4 -10 | Св. 26 до 30 | 7 | 40 | +4 11 | Св. 30 до 36 | 8 | 50 | +4 -12 | Св. 36 до 40 | 9 | 56 | +4 -16 |
Примечание. При способе сварки МФ притупление с=3±1 мм. Таблица 49 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | h±1 | g | g1±2 | е | е1 | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | T4 |
|
| АФш; МФш | 20 | 7 | 6 | ±2 | 3 | 26 | +4 -7 | 13 | ±3 | Св. 20 до 24 | 7 | Св. 24 до 28 | 8 | 8 | 4 | 29 | +4 -8 | Св. 28 до 34 | 10 | 10 | 5 | 35 | +4 -10 | 17 | Св. 34 до 40 | 12 | 12 | ±3 | 40 | +4 -11 |
Таблица 50 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | е±2 | е±2 | подготовленных кромок свариваемых деталей | сварного шва | Т5 |
|
| АФ | 30 | 16 | 6 | Св. 30 до 34 | 17 | Св. 34 до 40 | 18 | Св. 40 до 42 | 19 | 7 | Св. 42 до 45 | 20 | Св. 45 до 50 | 26 | Св. 50 до 55 | 8 | Св. 55 до 60 | 28 |
Таблица 51 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Н1 |
|
| АФ; МФ | От 1 до 5 | 0 | +1,0 | Св. 5 до 10 | +2,0 | Св. 10 до 20 | +3,0 |
Таблица 52 Размеры, мм Условное обозначение сварного соединения | Конструктивные элементы | Способ сварки | s | b | подготовленных кромок свариваемых деталей | сварного шва | Номин. | Пред. откл. | Н2 |
|
| АФ; МФ | От 1 до 5 | 0 | +1,0 | Св. 5 до 10 | +2,0 | Св. 10 до 20 | +3,0 |
(Измененная редакция, Изм. № 1, 2, 3).
5. При сварке кольцевых швов стыковых соединений допускается увеличение выпуклости g, g1 до 30 %. (Измененная редакция, Изм. № 3). 6. Сварные соединения Т7, Т8, Т4 следует выполнять в положении «в лодочку» по ГОСТ 11969-79. Угловые швы без скоса кромок разрешается выполнять как в нижнем положении, так и в положении «в лодочку» по ГОСТ 11969-79. 7. Подварочный шов и подварку корня шва разрешается выполнять любым способом дуговой сварки. 8. Сварка стыковых соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 53, должна производиться также, как деталей одинаковой толщины; конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине. Таблица 53 мм Толщина тонкой детали | Разность толщин деталей | От 2 до 4 | 1 | Св 4 » 30 | 2 | » 30 » 40 | 4 | » 40 | 6 |
Для осуществления плавного перехода от одной детали к другой допускается наклонное расположение поверхности шва (черт. 1). Черт. 1 При разнице толщины свариваемых деталей свыше значений, указанных в табл. 53, на детали, имеющей большую толщину s1, должен быть сделан скос с одной или с двух сторон до толщины тонкой детали s, как указано на черт. 2, 3 и 4. При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине. Черт. 2 Черт. 3 Черт. 4 9. Размер и предельные отклонения катета углового шва К, К1должны быть установлены при проектировании. При этом размер катета должен быть не более 3 мм для деталей толщиной до 3 мм включительно и 1,2 толщины более тонкой детали при сварке детален толщиной свыше 3 мм. Предельные отклонения размера катета угловых швов от номинального значения приведены в приложении 3. (Измененная редакция, Изм. № 2). 10. (Исключен, Изм. № 2). 11. Допускается выпуклость или вогнутость углового шва до 30 % его катета. При этом вогнутость не должна приводить к уменьшению значения катета Кп (черт. 5), установленного при проектировании. Черт. 5 Примечание. Катетом Кп является катет наибольшего прямоугольного треугольника, вписанного во внешнюю часть углового шва. При симметричном шве за катет Кп принимается любой из равных катетов, при несимметричном шве-меньший. 12. Минимальные значения катетов угловых швов приведены в рекомендуемом приложении 1. 13. При применении сварки под флюсом взамен ручной дуговой сварки катет углового шва расчетного соединения может быть уменьшен до значений, приведенных в рекомендуемом приложении 2. 14. Допускается смешение свариваемых кромок перед сваркой относительно друг друга не более: 0,5 мм-для деталей толщиной до 4 мм; 1,0 мм-для деталей толщиной 4-10 мм; 0,1 s мм, но не более 3 мм-для деталей толщиной более 10 мм. 15. Допускается в местах перекрытия сварных швов и в местах исправления дефектов увеличение размеров швов до 30% номинального значения. 16. При подготовке кромок с применением ручного инструмента, предельные отклонения утла скоса кромок могут быть увеличены до ±5°. При этом соответственно может быть изменена ширина шва, е, е1. 15, 16. (Введен дополнительно, Изм. № 2). ПРИЛОЖЕНИЕ 1 Рекомендуемое мм Предел текучести свариваемой стали, МПа | Минимальное значение катетов углового шва для свариваемого элемента большей толщины | от 3 до 4 | св. 4 до 5 | св. 5 до 10 | св. 10 до 16 | св. 16 до 22 | св. 22 до 32 | св. 32 до 40 | св. 40 до 80 | До 400 | 3 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | Св. 400 до 450 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Примечание. Максимальное значение катетов не должно превышать 1,2 толщины более тонкого элемента. (Измененная редакция, Изм. № 3). ПРИЛОЖЕНИЕ 2 Рекомендуемое мм Катет углового шва для сварки | ручной дуговой | под флюсом | проволокой диаметром от 3 до 5 | проволокой диаметром от 1,4 до 2,5 | в положении «в лодочку» | в нижнем положении | в положении «в лодочку» | в нижнем положении | 4 | 3 | 3 | 3 | 3 | 5 | 3 | 3 | 4 | 4 | 6 | 4 | 4 | 5 | 5 | 7 | 5 | 5 | 6 | 6 | 8 | 5 | 5 | 6 | 6 | 9 | 6 | 7 | 7 | 8 | 10 | 6 | 8 | 8 | 9 | 11 | 7 | 9 | 9 | 10 | 12 | 8 | 9 | 9 | 11 | 13 | 8 | 10 | 11 | 13 | 14 | 9 | 11 | 12 | 14 | 15 | 10 | 12 | 13 | 15 | 16 | 10 | 13 | 14 | 16 | 17 | 13 | 17 | 17 | 17 | 18 | 14 | 18 | 18 | 18 | 19 | 15 | 19 | 19 | 19 | 20 | 16 | 20 | 20 | 20 | 21 | 16 | 21 | 21 | 21 | 22 | 17 | 22 | 22 | 22 | 23 | 23 | 23 | 23 | 23 | 24 | 24 | 24 | 24 | 24 | 26 | 25 | 25 | 25 | 25 |
ПРИЛОЖЕНИЕ 3 Рекомендуемое Номинальный размер катета углового шва | Предельные отклонения размера катета углового шва от номинального значения | До 5 | +1,0 | Св. 5 до 8 | +2,0 | Св. 8 до 12 | +2,5 | Св. 12 | +3,0 |
(Введено дополнительно, Изм. № 2). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН Государственным комитетом СССР по стандартам. Академией наук УССР РАЗРАБОТЧИКИ: И. А. Серебряник (руководитель темы); Л. М. Титкова; М. Н. Шабалкин, А. А. Казимиров (руководитель темы); В. П. Лозовский 2. ВНЕСЕН Государственным комитетом СССР по стандартам 3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.12.79 № 5047 4. ВЗАМЕН ГОСТ 8713-70 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Обозначение НТД, на который дана ссылка | Номер пункта | ГОСТ 11969-79 | 6 |
6. ПЕРЕИЗДАНИЕ (июль 1993 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1986 г., январе 1989 г., июле 1990 г. (ИУС 11-86, 4-89, 10-90)
|
